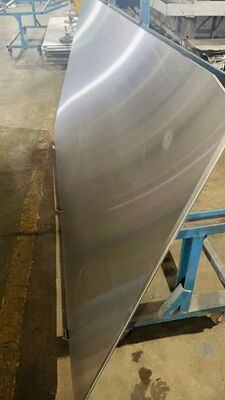

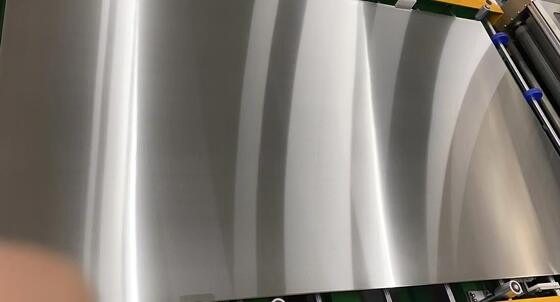

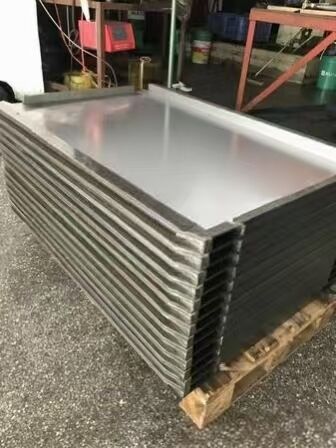

Tấm thép cán PCB Tấm thép hợp kim NAS có độ chính xác cao của Nhật Bản để ép nóng bảng mạch in
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | MK |
| Số mô hình: | MKSP-PCB-400 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 50 cái |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Gói ván ép chắc chắn với vật liệu bảo vệ mềm thích hợp bên trong, thích hợp cho việc vận chuyển đườn |
| Thời gian giao hàng: | 10-20 ngày làm việc |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union |
| Khả năng cung cấp: | 10000 mét vuông mỗi tháng |
|
Thông tin chi tiết |
|||
| Lớp thép chính: | NAS630 Nhật Bản (ưu tiên), NAS301 | Độ nhám bề mặt: | Ra 0,15μm, Rz 1,5μm |
|---|---|---|---|
| Khả năng mở rộng dịch vụ: | ≥5% | Kích thước tiêu chuẩn (L*W mm): | 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143, 1285*750, 1280*1120mm, v.v. |
| Tên mặt hàng: | PCB Lamination Steel Plate | Nhiệt độ làm việc tối đa: | 1,0– 400oC |
| Làm nổi bật: | Bảng thép pha trộn PCB,Bảng thép hợp kim NAS chính xác cao của Nhật Bản,Bảng in mạch bấm nóng |
||
Mô tả sản phẩm
PCB Lamination Steel Plate - Thép hợp kim NAS chính xác cao của Nhật Bản
Bảng thép pha trộn chính xác cao chuyên nghiệp được phát triển đặc biệt cho các quy trình ép nóng và pha trộn bảng mạch in (PCB),Được thiết kế để đáp ứng các tiêu chuẩn sản xuất công nghiệp cực kỳ nghiêm ngặt.
Tổng quan sản phẩm
MKSP-PCB-400 là một tấm thép lớp phủ chính xác cao trưởng thành và đáng tin cậy được phát triển chuyên nghiệp cho các quy trình ép nóng và lớp phủ PCB.Với nhiều năm tham gia sâu sắc trong PCB và CCL ngành công nghiệp vật liệu phụ tùng lamination, chúng tôi chuyên cung cấp mảng thép lớp phủ chính xác cao và ngăn ngăn hoàn toàn đáp ứng các tiêu chuẩn ép cực kỳ nghiêm ngặt của sản xuất PCB công nghiệp.
Dòng sản phẩm này sử dụng nguyên liệu thép NAS kim loại Nhật Bản nhập khẩu, bao gồm thép làm cứng bằng trầm tích tỷ lệ mở rộng cao NAS630 và NAS301 (NAS630 là loại ưa thích).Kết hợp với xử lý nhiệt công nghiệp tiên tiến và công nghệ nghiền siêu chính xác, tấm thép cung cấp độ cứng cực cao, độ thô bề mặt cực thấp và độ dẫn nhiệt ổn định.
Hoàn toàn tương thích với các thương hiệu laminator PCB chính như BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI và DIPUER, nó được công nhận rộng rãi như tấm mạ PCB, tấm thép ép,tấm ngăn và tấm thép gương, phục vụ như một tiêu thụ chính xác cốt lõi cho sản xuất PCB có năng suất cao và chất lượng cao trên toàn thế giới.
PCB là gì?
Một bảng mạch in (PCB) là một thành phần cơ bản và không thể thiếu trong ngành công nghiệp điện tử toàn cầu.nó cung cấp hỗ trợ cơ học ổn định và kết nối điện chính xác cho các thành phần điện tử, bao gồm hầu hết các thiết bị điện tử tiêu dùng, công nghiệp và ô tô.sự ổn định nhiệt và đồng nhất nén của tấm thép lớp PCB trực tiếp quyết định chất lượng PCB hoàn thành, ổn định mạch và sự nhất quán sản xuất.
Các thông số kỹ thuật cơ bản và tuổi thọ
Thép hạng chính:Nhật Bản NAS630 (được ưa thích), NAS301
Độ dày thông thường:1.5mm / 1.6mm / 1.8mm / 2.0mm
Thời gian sử dụng:8-10 năm sử dụng lâu dài có thể tái sử dụng
Nhắc nhở sử dụng:Thay thế khi độ dày dưới 1,3mm; tấm dày 1,3-1,6mm phải duy trì không biến dạng, không cong và độ cứng tiêu chuẩn
Kích thước tiêu chuẩn (L*W mm)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
Ưu điểm chính của sản phẩm
| Điểm hiệu suất | Ưu điểm sản phẩm |
|---|---|
| Vật liệu thô Nhật Bản cao cấp | Sử dụng thép NAS630/NAS301 nhập khẩu từ Nhật Bản,được sản xuất bằng phương pháp xử lý nhiệt tiên tiến và các quy trình nghiền chính xác để đảm bảo hiệu suất sơn ổn định và nhất quán trong sản xuất PCB hàng loạt. |
| Ultra-Low High-Temp Warpage | Sự biến dạng và cong hình tối thiểu trong chu kỳ ép nhiệt độ cao liên tục, duy trì tính phẳng hoàn hảo cho các tấm PCB hoàn thiện và cải thiện đáng kể năng suất sản phẩm. |
| Hiệu suất nhiệt cao hơn | Tính năng dẫn nhiệt tối ưu và hệ số mở rộng nhiệt ổn định, nhận ra sự phân phối nhiệt đồng đều và truyền áp suất cân bằng trong quá trình sơn PCB. |
| Độ cứng cao & Kháng ăn mòn | Độ cứng cấu trúc tuyệt vời và khả năng chống ăn mòn, thích nghi với việc ép công nghiệp lặp đi lặp lại lâu dài và kéo dài tuổi thọ tổng thể. |
| Khả năng tương thích thiết bị mạnh | Hoàn toàn tương thích với tất cả các loại máy giặt tấm thép công nghiệp và thiết bị in nóng PCB chính thống để hoạt động sản xuất hàng loạt suôn sẻ. |
So sánh tham số hiệu suất đầy đủ (NAS630 / NAS301)
| Điểm kỹ thuật | NAS630 Bảng Mass-Lam | NAS630 Bảng pin-lam | NAS301 Bảng Mass-Lam | NAS301 Bảng pin-lam |
|---|---|---|---|---|
| Phạm vi độ dày | 1.0-2,5mm | 1.0-2,5mm | 1.0-1.8mm | 1.0-1.8mm |
| Độ rộng tối đa | ≤1300mm | ≤1300mm | ≤1060mm | ≤1060mm |
| Chiều dài tối đa | ≤ 2410mm | ≤ 2410mm | ≤ 3150mm | ≤ 3150mm |
| Độ chấp nhận độ dày | ±0,05mm | ±0,05mm | ±0,05mm | ±0,05mm |
| Độ thô bề mặt | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm |
| Độ dung nạp lỗ vị trí | -- | +0,1/-0mm | -- | +0,1/-0mm |
| Chế độ dung nạp khe | -- | +0,05/-0mm | -- | +0,05/-0mm |
| Trình độ biến dạng | ≤3mm/M | ≤3mm/M | ≤3mm/M | ≤3mm/M |
| Độ dung nạp kích thước L&W | ±1mm | ±1mm | ±1mm | ±1mm |
| Sức mạnh năng suất | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 |
| Độ bền kéo | ≥ 1400 N/mm2 | ≥ 1400 N/mm2 | ≥ 520 N/mm2 | ≥ 520 N/mm2 |
| Khả năng mở rộng | ≥ 5% | ≥ 5% | ≥ 5% | ≥ 5% |
| Độ cứng (HRC) | 50±2 HRC | 50±2 HRC | 44±2 HRC | 44±2 HRC |
| Nhiệt độ hoạt động tối đa | ≤ 400°C | ≤ 400°C | ≤ 400°C | ≤ 400°C |
| Sự song song | ≤ 0,03mm | ≤ 0,03mm | ≤ 0,03mm | ≤ 0,03mm |
| Phản lệch đường chéo | 1mm | 1mm | 1mm | 1mm |
| Khả năng dẫn nhiệt @ 300°C | ≥25 W/MK | ≥25 W/MK | ≥ 18 W/MK | ≥ 18 W/MK |
| Tỷ lệ mở rộng nhiệt trung bình | 10~12 ×10−6/°C | 10~12 ×10−6/°C | 15~17 ×10−6/°C | 15~17 ×10−6/°C |
