CCL Lamination Steel Plate Đĩa thép hợp kim NAS chính xác cao của Nhật Bản Đĩa thép hợp kim cho ép nóng ván ván ván
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | MK |
| Số mô hình: | MKSP-CCL-400 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 50 cái |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Gói ván ép chắc chắn với vật liệu bảo vệ mềm thích hợp bên trong, thích hợp cho việc vận chuyển đườn |
| Thời gian giao hàng: | 10-20 ngày làm việc |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union |
| Khả năng cung cấp: | 10000 mét vuông mỗi tháng |
|
Thông tin chi tiết |
|||
| Lớp thép chính: | NAS630 Nhật Bản (ưu tiên), NAS301 | Độ dày thông thường: | 1,5mm / 1,6mm / 1,8mm / 2,0mm |
|---|---|---|---|
| Tuổi thọ sử dụng: | 8–10 năm sử dụng lâu dài và có thể tái sử dụng | Kích thước tiêu chuẩn (L*W mm): | 2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, v.v. |
| Tên sản phẩm: | Tấm thép cán CCL | Phạm vi độ dày: | 1,0–2,5mm |
| Làm nổi bật: | Tấm thép hợp kim NAS có độ chính xác cao của Nhật Bản,tấm thép cán CCL để ép nóng,tấm thép mạ đồng |
||
Mô tả sản phẩm

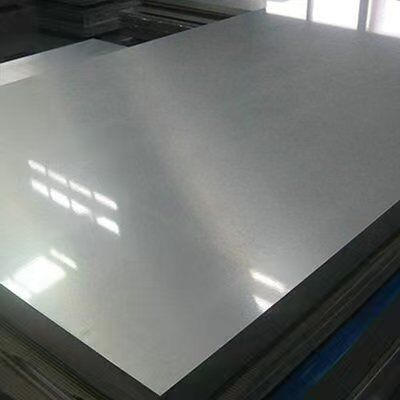

Thép tấm cán CCL - Thép hợp kim NAS chính xác cao của Nhật Bản
Tấm thép cán cao cấp được thiết kế đặc biệt cho sản xuất ép nóng Copper Clad Laminate (CCL), có độ chính xác và độ bền vượt trội.
Tổng quan về sản phẩm
MKSP-CCL-400 là tấm thép cán mỏng, có độ chính xác cao được thiết kế dành riêng cho sản xuất ép nóng Copper Clad Laminate (CCL). Với nhiều năm chuyên môn về vật liệu phụ trợ cán CCL và PCB, chúng tôi cung cấp các tấm thép cán cao cấp đáp ứng đầy đủ các yêu cầu ép nhiệt độ cao nghiêm ngặt của ván CCL kích thước lớn.
Dòng sản phẩm này sử dụng nguyên liệu luyện kim NAS nhập khẩu của Nhật Bản, chủ yếu là thép cứng kết tủa có hệ số giãn nở cao NAS630 và NAS301. Được hỗ trợ bởi công nghệ xử lý nhiệt tiên tiến và mài chính xác, tấm thép có độ cứng cực cao, độ nhám bề mặt cực thấp và độ dẫn nhiệt tuyệt vời.
Tương thích toàn cầu với các máy cán màng CCL chính thống bao gồm BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI và DIPUER. Được biết đến rộng rãi như tấm nhiều lớp CCL, tấm thép ép, tấm vách ngăn và tấm thép gương, nó là vật liệu phụ trợ có độ chính xác cốt lõi để sản xuất CCL chất lượng cao.
Tấm đồng phủ (CCL) là gì?
Copper Clad Laminate (CCL) là chất nền tổng hợp được làm từ vải sợi thủy tinh điện tử được tẩm nhựa với lá đồng một mặt hoặc hai mặt thông qua quá trình ép nóng ở nhiệt độ cao. Là vật liệu cơ bản của tất cả các sản phẩm PCB, nó quyết định tốc độ truyền tín hiệu mạch, hiệu suất cách điện, độ ổn định xử lý và độ tin cậy lâu dài của bảng mạch in thành phẩm.
Thông số cơ bản & Tuổi thọ sử dụng
- Lớp thép chính:NAS630 Nhật Bản (ưu tiên), NAS301
- Độ dày thông thường:1,5mm / 1,6mm / 1,8mm / 2,0mm
- Cuộc sống phục vụ:8-10 năm sử dụng lâu dài có thể tái sử dụng
- Nhắc nhở sử dụng:Thay thế khi độ dày dưới 1,3mm; tấm có độ dày 1,3-1,6mm phải duy trì không biến dạng, không cong vênh và độ cứng tiêu chuẩn
Kích thước tiêu chuẩn (L*W mm)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
Ưu điểm sản phẩm cốt lõi
| Mục hiệu suất | Ưu điểm sản phẩm |
|---|---|
| Nguyên liệu thô cao cấp | Sử dụng nguyên liệu thép NAS630/NAS301 hàng đầu của Nhật Bản, với quy trình xử lý nhiệt hoàn thiện và tay nghề mài chính xác để mang lại hiệu suất cán ổn định |
| Biến dạng cực thấp | Độ cong vênh tối thiểu khi ép ở nhiệt độ cao liên tục, đảm bảo bề mặt bảng CCL phẳng và đồng đều |
| Hiệu suất nhiệt tuyệt vời | Độ dẫn nhiệt được tối ưu hóa và hệ số giãn nở nhiệt ổn định, thực hiện truyền nhiệt ổn định trong quá trình cán màng |
| Độ bền và độ cứng cao | Khả năng chống ăn mòn vượt trội và độ cứng kết cấu cao, hỗ trợ sản xuất công nghiệp chu kỳ dài |
| Khả năng tương thích mạnh mẽ | Hoàn toàn thích ứng với tất cả các loại máy giặt tấm thép công nghiệp và thiết bị ép nóng CCL phổ thông |
So sánh thông số hiệu suất đầy đủ
| Hạng mục kỹ thuật | Tấm Mass-Lam NAS630 | Tấm pin-lam NAS630 | Tấm Mass-Lam NAS301 | Tấm pin-lam NAS301 |
|---|---|---|---|---|
| Phạm vi độ dày | 1,0-2,5mm | 1,0-2,5mm | 1,0-1,8mm | 1,0-1,8mm |
| Chiều rộng tối đa | 1300mm | 1300mm | 1060mm | 1060mm |
| Độ dài tối đa | 2410mm | 2410mm | 3150mm | 3150mm |
| Dung sai độ dày | ± 0,05mm | ± 0,05mm | ± 0,05mm | ± 0,05mm |
| Độ nhám bề mặt | Ra 0,15μm, Rz 1,5μm | Ra 0,15μm, Rz 1,5μm | Ra 0,15μm, Rz 1,5μm | Ra 0,15μm, Rz 1,5μm |
| Dung sai lỗ định vị | -- | +0,1/-0mm | -- | +0,1/-0mm |
| Dung sai khe cắm ống lót | -- | +0,05/-0mm | -- | +0,05/-0mm |
| Mức độ cong vênh | 3mm/M | 3mm/M | 3mm/M | 3mm/M |
| Dung sai kích thước L & W | ±1mm | ±1mm | ±1mm | ±1mm |
| Sức mạnh năng suất | ≥1175 N/mm2 | ≥1175 N/mm2 | ≥1175 N/mm2 | ≥1175 N/mm2 |
| Độ bền kéo | ≥1400 N/mm2 | ≥1400 N/mm2 | ≥520 N/mm2 | ≥520 N/mm2 |
| Khả năng mở rộng | ≥5% | ≥5% | ≥5% | ≥5% |
| Độ cứng (HRC) | 50±2 HRC | 50±2 HRC | 44±2 HRC | 44±2 HRC |
| Nhiệt độ làm việc tối đa | 400oC | 400oC | 400oC | 400oC |
| Sự song song | .030,03mm | .030,03mm | .030,03mm | .030,03mm |
| Độ lệch chéo | 1mm | 1mm | 1mm | 1mm |
| Độ dẫn nhiệt @ 300oC | ≥25 W/MK | ≥25 W/MK | ≥18 W/MK | ≥18 W/MK |
| Hệ số giãn nở nhiệt trung bình | 10~12 ×10⁻⁶/oC | 10~12 ×10⁻⁶/oC | 15~17 ×10⁻⁶/oC | 15~17 ×10⁻⁶/oC |
