Tấm Mass-Lam và Tấm Pin-Lam Bảng mạch in Tấm thép cán PCB MKSP-PCB-400
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | MK |
| Số mô hình: | MKSP-PCB-400 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 50 cái |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Gói xuất khẩu |
| Thời gian giao hàng: | 15 ngày sau khi nhận được khoản trả trước |
| Điều khoản thanh toán: | Công Đoàn Phương Tây,T/T,D/P,D/A,L/C |
|
Thông tin chi tiết |
|||
| Vật liệu thép:: | Nhật Bản NAS630 và NAS301 (NAS630 chủ yếu được chọn hoặc sử dụng). | Độ dày thông thường (mm):: | 1.6, 1.5, 1.8, 2.0mm |
|---|---|---|---|
| nhiệt độ làm việc: | ≤400℃ | Hệ số giãn nở nhiệt trung bình (10-6/℃): | 10~12,15-17 |
| Kích thước thông thường của tấm thép dán PCB (L * W tính bằng mm): | 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*11 20/1280*1070/1280*970/1270 | Tuổi thọ:: | 8-10 năm (lưu ý: Sau khi sử dụng lặp đi lặp lại, tấm thép sẽ trở nên mỏng hơn. Không nên tiếp tục sử |
| Làm nổi bật: | Mass-Lam Plate PCB thép dọc,Thép pha trộn PCB Pin-Lam Plate,MKSP-PCB-400 tấm thép mạ |
||
Mô tả sản phẩm
Tấm thép cán PCB MKSP-PCB-400
Tấm thép cán bảng mạch in MKSP-PCB-400 là giải pháp có độ chính xác cao, đáng tin cậy được thiết kế đặc biệt cho các quy trình cán màng PCB. Được sản xuất bằng vật liệu thép cao cấp của Nhật Bản và kỹ thuật sản xuất tiên tiến, tấm thép này mang lại hiệu suất vượt trội trong máy ép PCB.
Tổng quan về sản phẩm
Tấm thép cán PCB của chúng tôi đã tự khẳng định mình là một thành phần trưởng thành và đáng tin cậy trong máy ép PCB. Chúng tôi chuyên cung cấp các dòng sản phẩm thép tấm nhiều lớp và thép tấm vách ngăn có độ chính xác cao đáp ứng các yêu cầu khắt khe của quy trình cán PCB.
Bảng mạch in đóng vai trò là thành phần quan trọng trong ngành công nghiệp điện tử, cung cấp kết nối điện giữa các linh kiện điện tử thông qua các mẫu lá đồng dẫn điện trên vật liệu cách điện. Các tấm thép cán của chúng tôi hỗ trợ quá trình sản xuất quan trọng này với độ chính xác và độ tin cậy.
Các tính năng chính
- Được sản xuất từ vật liệu thép cao cấp của Nhật Bản (NAS630 & NAS301)
- Công nghệ xử lý nhiệt tiên tiến và quy trình sản xuất mài
- Độ cong vênh ở nhiệt độ cao tối thiểu với tuổi thọ kéo dài
- Độ dẫn nhiệt vượt trội và hệ số giãn nở nhiệt
- Khả năng chống ăn mòn cao và độ cứng đặc biệt
- Tương thích với nhiều loại máy giặt tấm thép cán
Thông số kỹ thuật
Vật liệu thép:NAS630 và NAS301 của Nhật Bản (chủ yếu sử dụng NAS630)
Độ dày thông thường:1.6mm, 1.5mm, 1.8mm, 2.0mm
Cuộc sống phục vụ:8-10 năm (không khuyến nghị độ dày dưới 1,3mm)
Kích thước tiêu chuẩn (L × W tính bằng mm):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
Độ dày thông thường:1.6mm, 1.5mm, 1.8mm, 2.0mm
Cuộc sống phục vụ:8-10 năm (không khuyến nghị độ dày dưới 1,3mm)
Kích thước tiêu chuẩn (L × W tính bằng mm):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
Thông số hiệu suất
| tham số | NAS630 Thánh Lễ-Lam | NAS630 Pin-Lam | NAS301 Thánh Lễ-Lam | NAS301 Pin-Lam |
|---|---|---|---|---|
| độ dày | 1,0-2,5mm | 1,0-2,5mm | 1,0-1,8mm | 1,0-1,8mm |
| Chiều rộng | 1300mm | 1300mm | 1060mm | 1060mm |
| Chiều dài | 2410mm | 2410mm | 3150mm | 3150mm |
| Dung sai độ dày | ± 0,05mm | ± 0,05mm | ± 0,05mm | ± 0,05mm |
| Độ nhám bề mặt | Ra 0,15μm Rz 1,5μm | Ra 0,15μm Rz 1,5μm | Ra 0,15μm Rz 1,5μm | Ra 0,15μm Rz 1,5μm |
| Mức độ cong vênh | 3mm/M | 3mm/M | 3mm/M | 3mm/M |
| Dung sai kích thước L/W | ±1mm | ±1mm | ±1mm | ±1mm |
| Sức mạnh năng suất | ≥1175 N/mm2 | ≥1175 N/mm2 | ≥520 N/mm2 | ≥520 N/mm2 |
| Độ bền kéo | ≥1400 N/mm2 | ≥1400 N/mm2 | ≥520 N/mm2 | ≥520 N/mm2 |
| Độ cứng HRC | 50HRC±2 | 50HRC±2 | 44HRC±2 | 44HRC±2 |
| Nhiệt độ làm việc | 400oC | 400oC | 400oC | 400oC |
| Độ dẫn nhiệt | ≥25W/MK ở 300oC | ≥25W/MK ở 300oC | ≥18W/MK ở 300oC | ≥18W/MK ở 300oC |
| Hệ số giãn nở nhiệt | 10~12 ×10⁻⁶/oC | 10~12 ×10⁻⁶/oC | 15~17 ×10⁻⁶/oC | 15~17 ×10⁻⁶/oC |
Ứng dụng
Còn được gọi là tấm thép nhiều lớp PCB, tấm thép ép PCB, tấm thép phân vùng PCB, tấm thép gương PCB hoặc tấm thép ép PCB. Các tấm thép cán có độ chính xác cao của chúng tôi được sử dụng rộng rãi trong các máy ép PCB khác nhau bao gồm các hệ thống BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI và DIPUER.

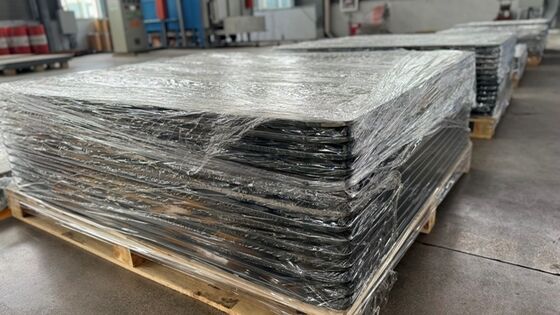

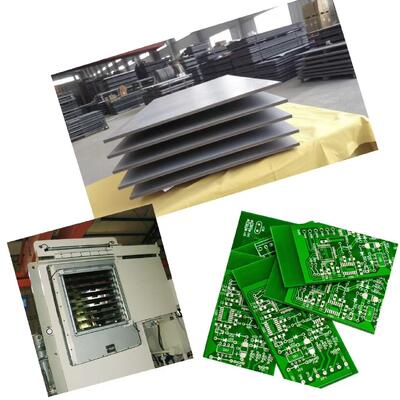

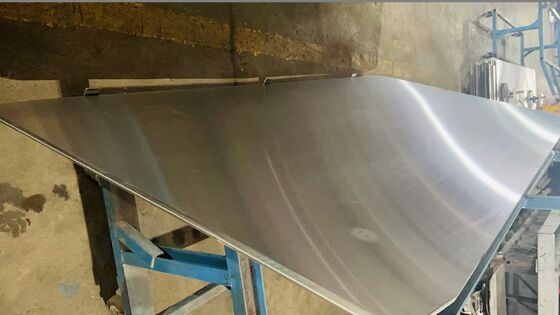

Hình ảnh sản phẩm
